R系列減速機特點：

      1.高度模塊化設計：機以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易穿刺各機型間組合聯接。

      2.傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。

      3.安裝形式：安裝位置不受限制。

      4.強度高、體積小：箱體采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。

      5.使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油、油封以及軸承。

      6.噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試因而減速機噪聲較低。

      7.效率高：單要型效率不低于95%。

      8.可承受較大的徑向載荷。

      9.可承受不大于徑向力10%的軸向載荷。


適用范圍：

      本減速電機適合在環境溫度-10℃到+40℃條件下運行，海拔高度可達1000米。

      可用于正反轉。

      無行業限制。

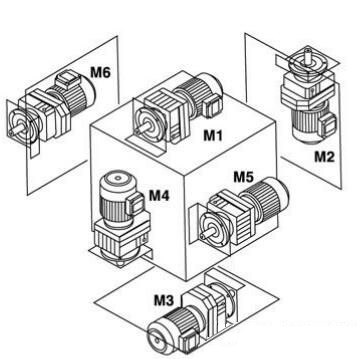

R系列減速機安裝方式圖示:

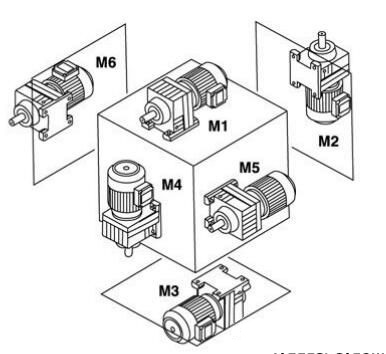

各種安裝形式定義為：

      M1-電機水平放置;減速機底腳（R，RX型）或底部（RF、RXF）朝下。

      M2-電機居下。

      M3-電機水平放置；減速機底腳（R，RX型）或底部（RF、RXF型）朝上。

      M4-電機居上。

      M5-電機水平放置；當減速機在M1安裝位置時，從電機方向年，減速機的左面旋轉到下方位置。

      M6-電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。

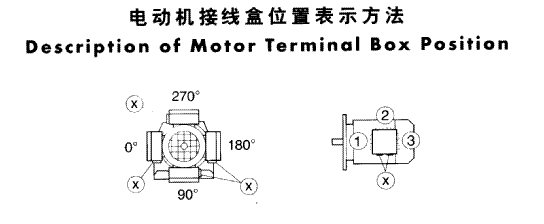

R系列減速機聯接代號及形式：

R系列減速機型號選擇：

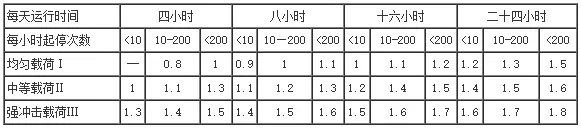

    1、選型時要首先確定使用系數fB，可以通過下面的計算公式參照每天的工作時間總和：每小時的開/關次數；由重力加速度計算出的負載等級等幾項參數計算fB。

    2、載荷分類：

    Ⅰ.均勻負載：允許慣性加速參當選≤0.2

    Ⅱ.中等沖擊載荷:允許慣性加速參數≤3

    Ⅲ.重沖擊載荷:允許慣性加速參數≤10

    3、例:負載等級Ⅰ,啟動次數200次/天,運行時間24小時/天,fB=1.35,由圖所示得出的使用系數應該與由速度/功率選型表所列出的使用系數相比較,為了確保使用壽命,選擇的使用系數應該等于或略高于圖示計算出的使用系數,表中所列最大扭矩以MJama×fB=10為標準,輸出扭矩和使用系數不能超過Mamax。

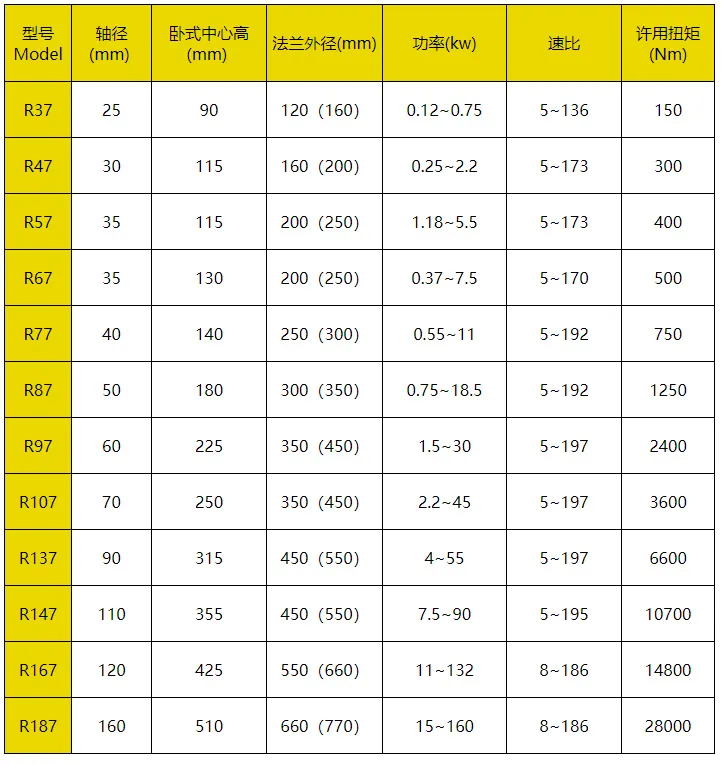

R系列減速機的輸入功率及許用扭矩：

      R系列斜齒輪硬齒面減速機是通用性強、組合性好、承載能力高的一種減速機，它不僅很方便地獲得各種不同的傳動比，而且效率高、振動小、允許有高的軸徑向載荷。能與多種減、變速機組合，實現使用上所需的要求，同時有利于國產化配套傳動裝置。


輸入功率及許用扭矩：
