泰利ZLYJ系列單螺桿擠出機減速機是為塑料，橡膠摞桿擠出機配套設計的高精度硬齒面帶推力包的齒輪傳動裝置。產品設計參照J(rèn)B/T8853-2001《圓柱齒輪減速機》規定的各項技術規范。其特點是齒輪和軸類零件采用了高強度合金鋼材質。齒輪經滲碳、淬火、磨齒工藝加工。齒輪精度GB10095-88，6級。齒輪厚度HRC54-62。在空心輸出軸前端配置有大規格推力軸承，承受螺桿工作時的軸向推力。承載能力高、傳動平衡、噪音低、效率高等特點。

ZLYJ硬齒面減速機的選用：

ZLYJ減速機選型必須校核機械功率、軸向推力和熱效率，詳細步驟見下：

第一步：選速比（表1）：輸入轉速n1=1000rpm,輸出轉速n2=70rpm

i=n1/n2=1000/70=14.28 選速比為14

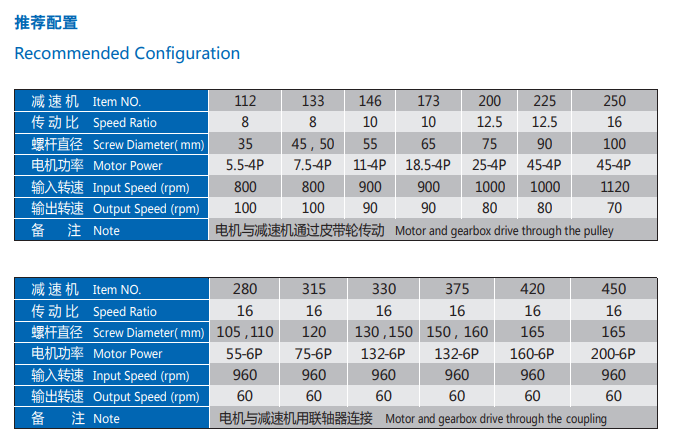

選擇減速機的規格（表1）：根據用戶提供的輸入功率以及輸出轉速選擇機型。

輸入功率為P=26KW 查表，29KW>26KW，且最經濟，選ZLYJ200

選減速機的裝置形式：根據用戶的安裝方式選擇減速機的裝配形式

Fa=∏X ds2X PS/(1X1000)

計算軸向推力：螺桿直徑：ds=750mm螺桿壓強：PS=26Mpa

推力Fa=∏X 752X26/（4X1000）=11.4KN

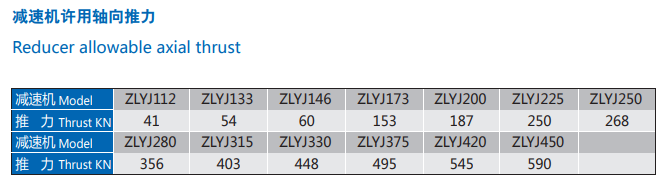

187KN>114.8KN,ZLYJ200能承受此軸向推力

確定連接尺寸：

1、核對空心輸出軸的孔徑，鍵寬或花鍵參數、軸孔深度。

2、核對地腳安裝孔尺寸以及推力包螺紋孔的大小。

確定冷卻方式：小規格減速機一般采用飛濺潤滑，自然冷卻。大規格減速機采用強制潤滑和冷卻機冷卻，如用戶要求超出附表配置，訂貨時必須說明。

ZLYJ硬齒面減速機適用范圍：高速軸傳速不大于1500轉/分。齒輪傳動圓周速度不大于20米/秒。工作環境溫度為-40~45℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速機可用于正反兩個方向運轉，但部分機型告訴軸帶單向油泵，默認方向?yàn)椋幻鎸?duì)輸出軸，輸出軸為順時針旋轉。如方向改變，請?jiān)谟嗀洉r(shí)說明。
