產品介紹
技術參數(shù)
-

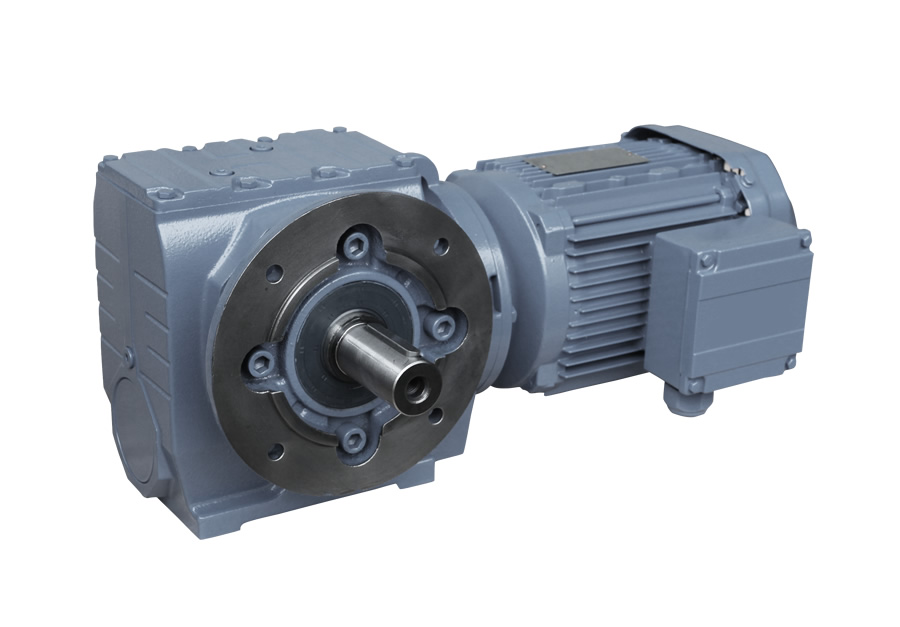

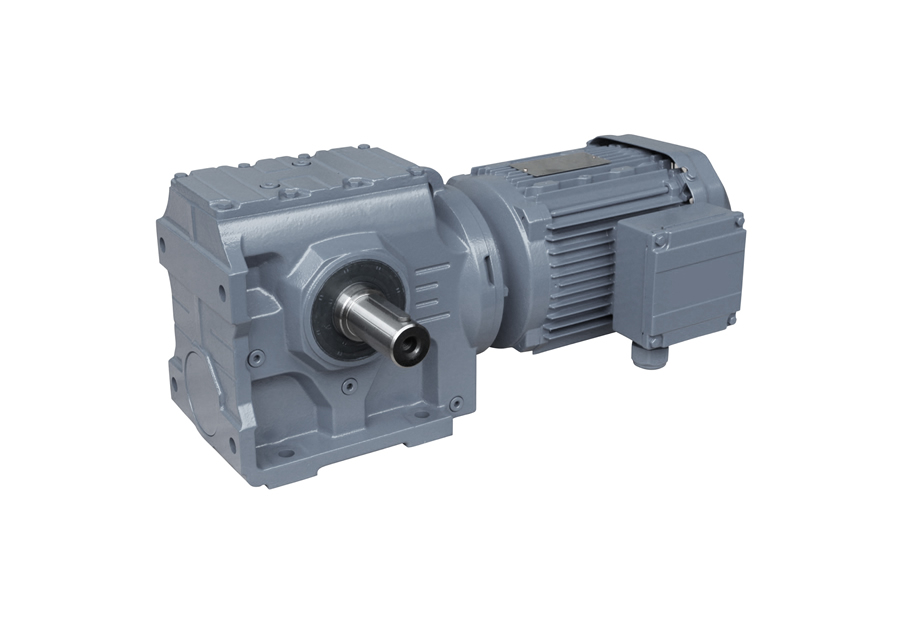

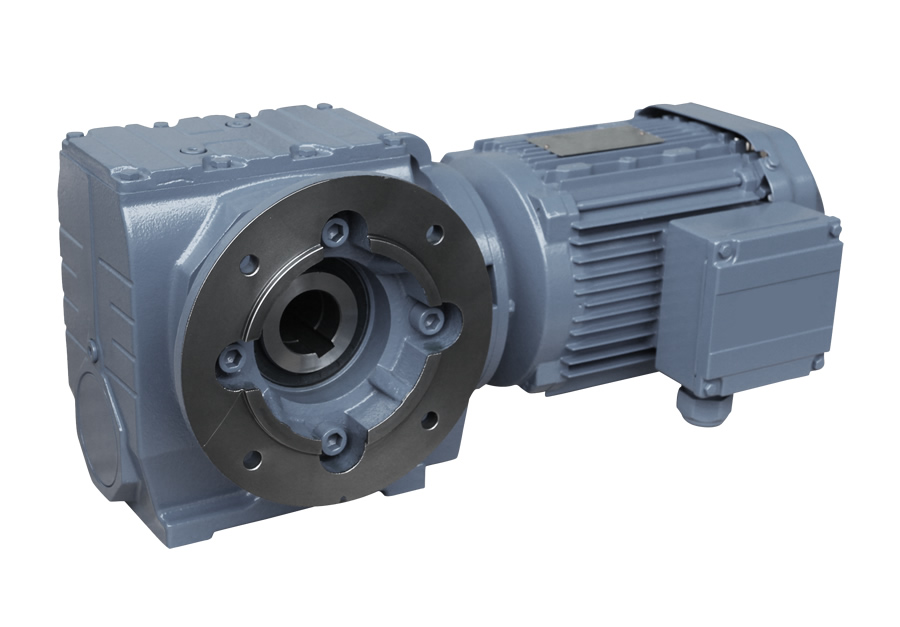

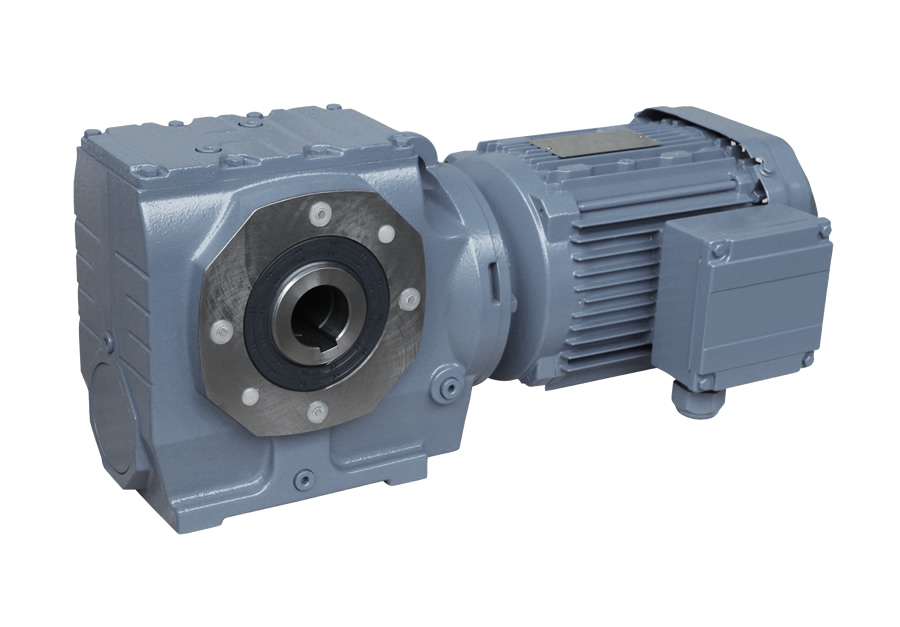

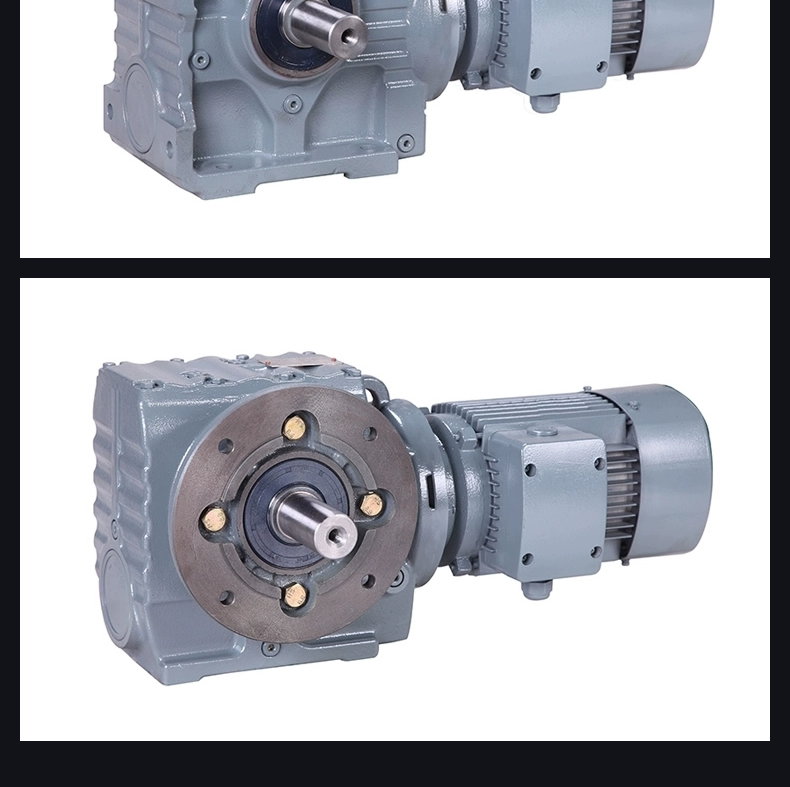

1、S系列斜齒輪蝸桿減速機具有很高的科技含量,有斜齒輪與蝸輪蝸桿結合一體傳動,提高該機力矩與效率。該系列產品規(guī)格齊全,轉速范圍廣,通用性好,適應各種安裝方式,性能安全可靠壽命長,實施了國際標準要求。
2、機體表面凹凸具有散熱作用,吸振強,低溫升,低噪音。
3、該機密封性能好,對工作環(huán)境適應性強。
4、該機傳動精度高,特別適應在有頻繁啟動的場合工作,可連接各類減速器及配置各類型電機驅動,可安裝在90度傳動操作位置。
5、該減速電機關鍵零部件采用了高耐磨材料,并經過特種熱處理,具有加工精度高,傳動平穩(wěn)、體積小承載能力大、壽命長等特點。
6、該減速機可配置各種類電機,形成了機電一體化,完全保證了產品使用質量特征。

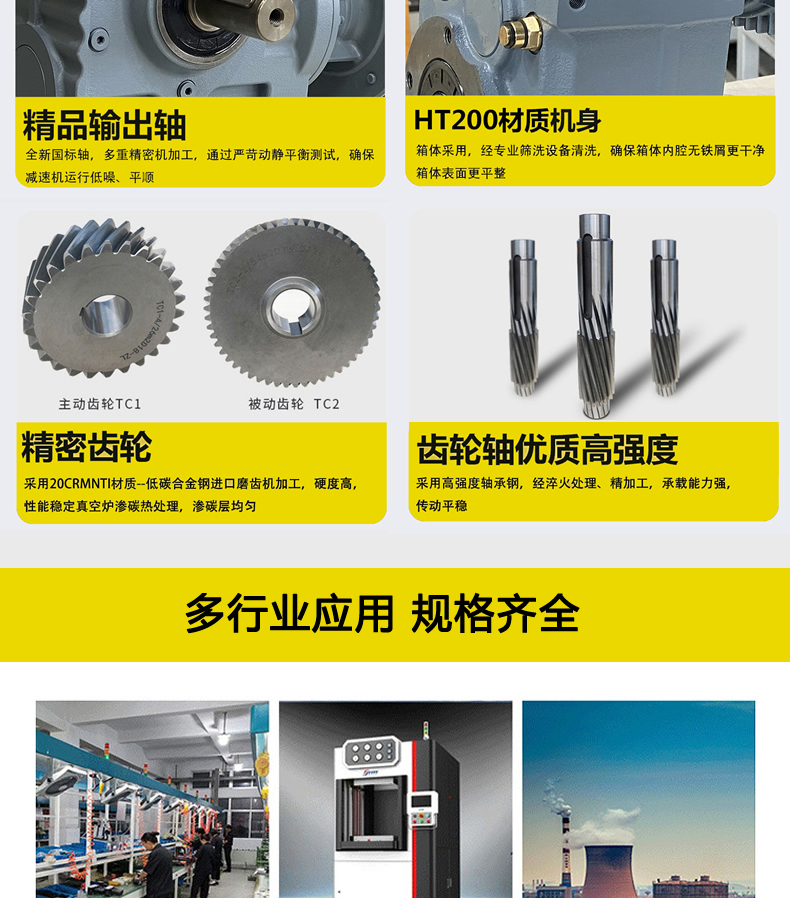

7、齒輪采用20CrMnTi合金鋼,滲碳淬火后齒面硬度達到HRC58°~ 62°,磨齒精度達到6-5度;
8、產品廣運用于石化設備、礦山建筑設備、印刷包裝設備、起重輸送設備等等。

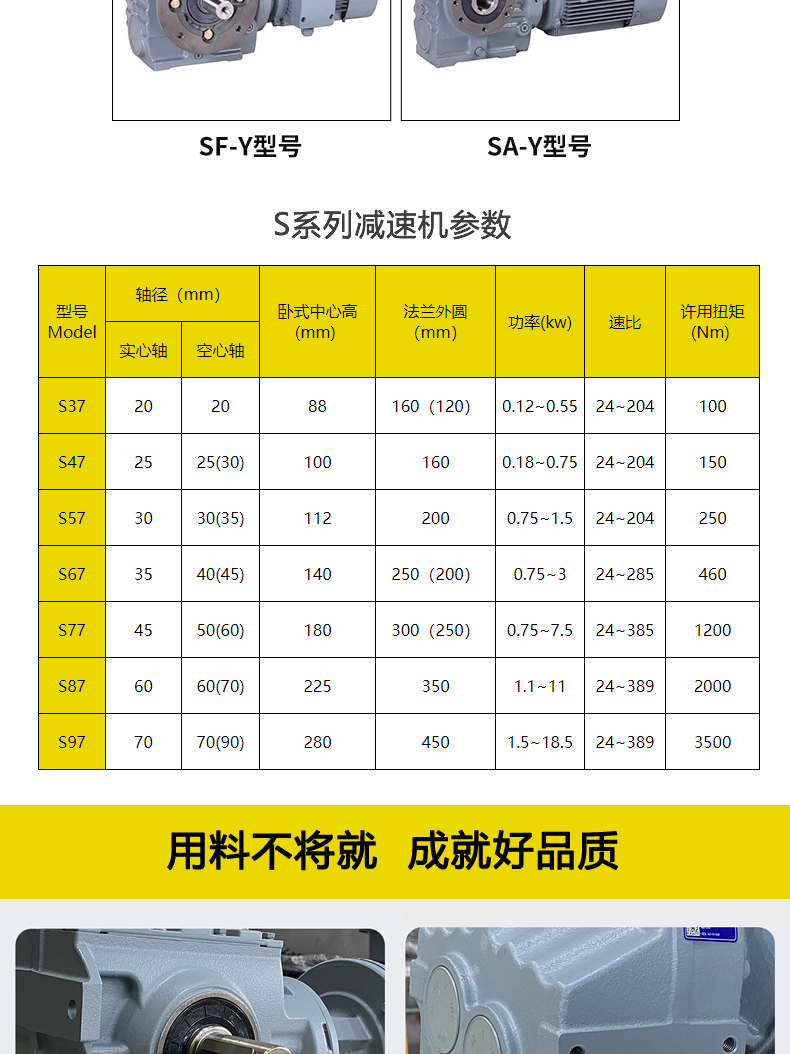

型號Model
軸徑(mm)Shaft Dia.
臥式中心高(mm)
Center Height for HORZ
法蘭外圓(mm)
Flange EXT Dia. for Vertical
功率(kw) Power
速比
Ratio
許用扭矩(Nm) Permitted Torque
實心軸Solid
空心軸Hollow
S37
20
20
88
160(120)
0.12~0.55
24~204
100
S47
25
25(30)
100
160
0.18~0.75
24~204
150
S57
30
30(35)
112
200
0.75~1.5
24~204
250
S67
35
40(45)
140
250(200)
0.75~3
24~285
460
S77
45
50(60)
180
300(250)
0.75~7.5
24~385
1200
S87
60
60(70)
225
350
1.1~11
24~389
2000
S97
70
70(90)
280
450
1.5~18.5
24~389
3500
