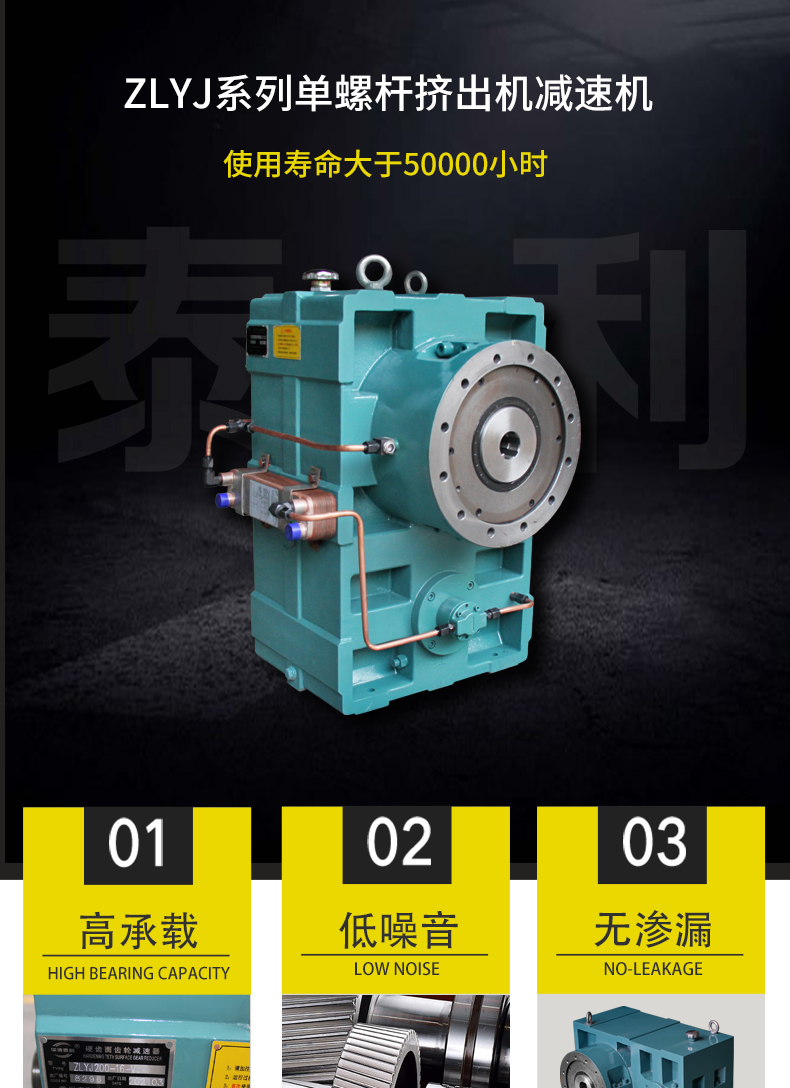

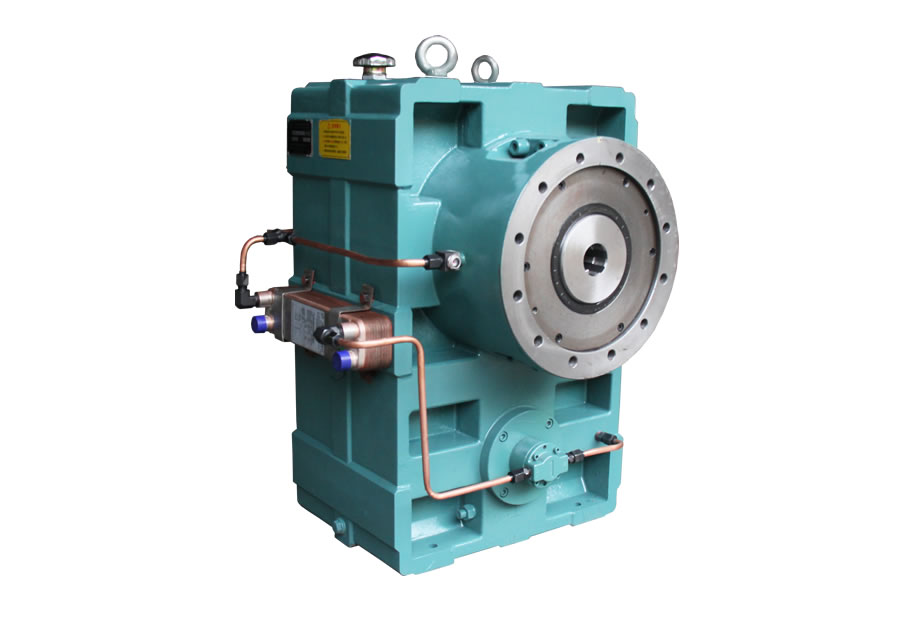

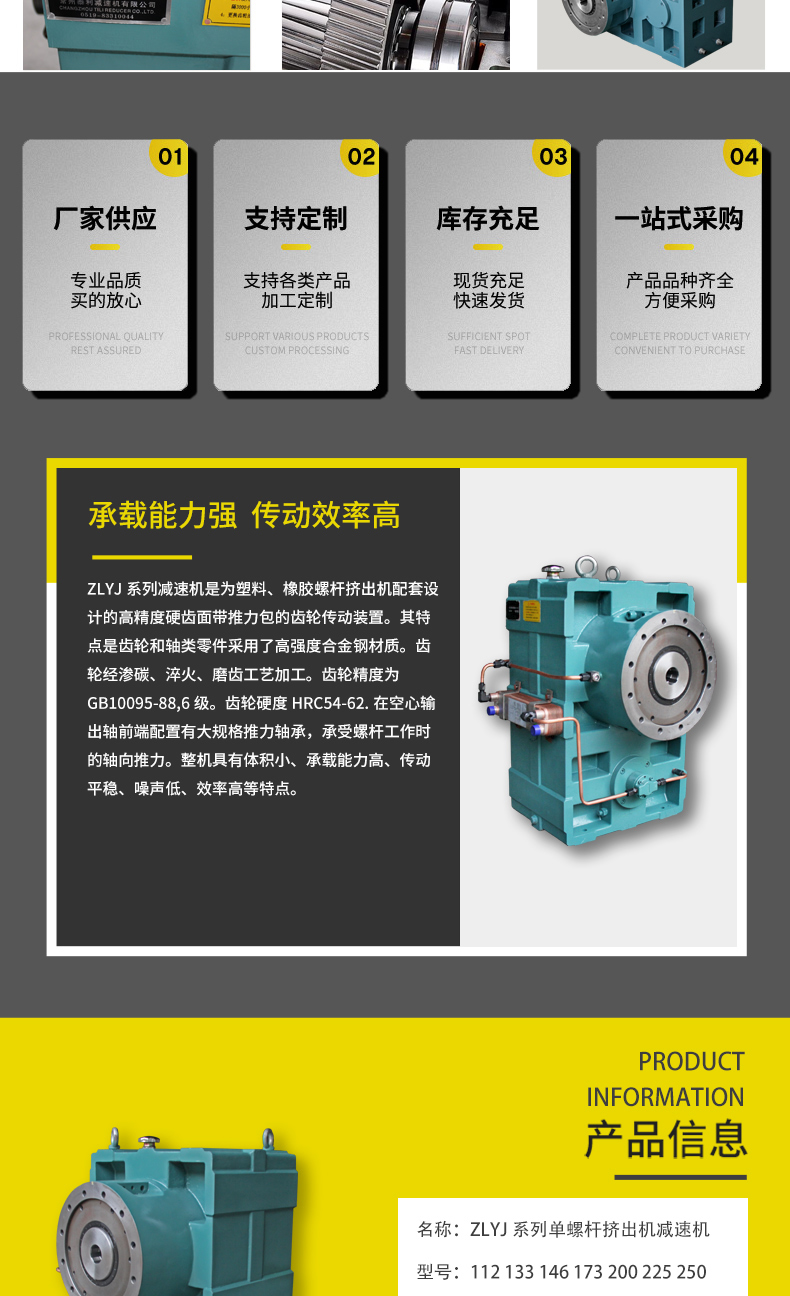

一、概述

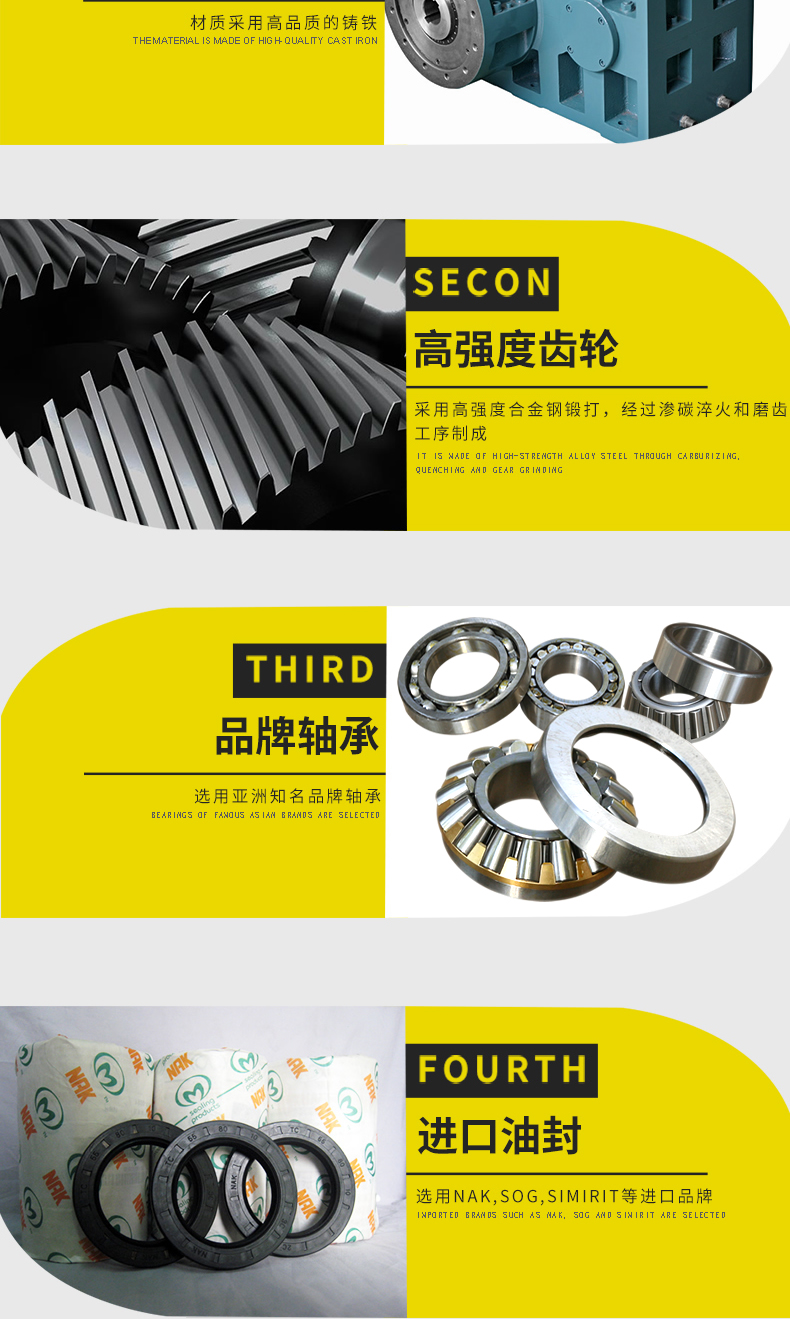

ZLYJ系列減速機是為塑料、橡膠螺桿擠出機配套設計的高精度硬齒面帶推力包的齒輪傳動裝置。其特點是齒輪和軸類零件采用了高強度合金鋼材質。齒輪經滲碳、淬火、磨齒工藝加工。齒輪精度為GB10095-88,6級。齒輪硬度HRC54-62.在空心輸出軸前端配置有大規格推力軸承,承受螺桿工作時的軸向推力。整機具有體積小、承載能力高、傳動平穩、噪聲低、效率高等特點。二、適用范圍
1.高速軸轉速不大于1500轉/分.
2.齒輪傳動圓周速度不大于20米/秒
3.工作環境溫度為-40℃~45℃,如果低于0℃,啟動前潤滑油應預熱至0℃以上本減速機可用于正反兩個方向運轉,但部分機型高速軸帶單向油泵,默認方 向?yàn)椋好嫦蜉敵鲚S,輸出軸為順時針旋轉。如方向改變,請?jiān)谟嗀洉r(shí)說明。

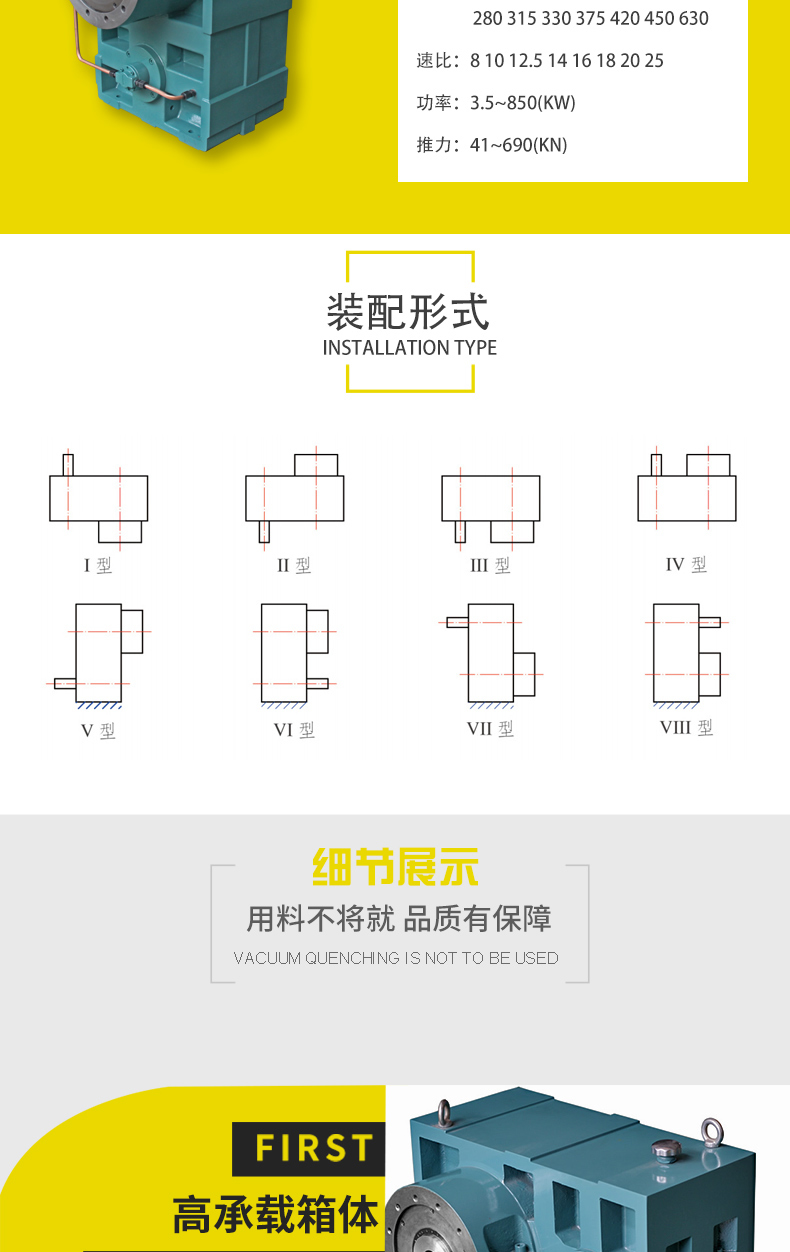

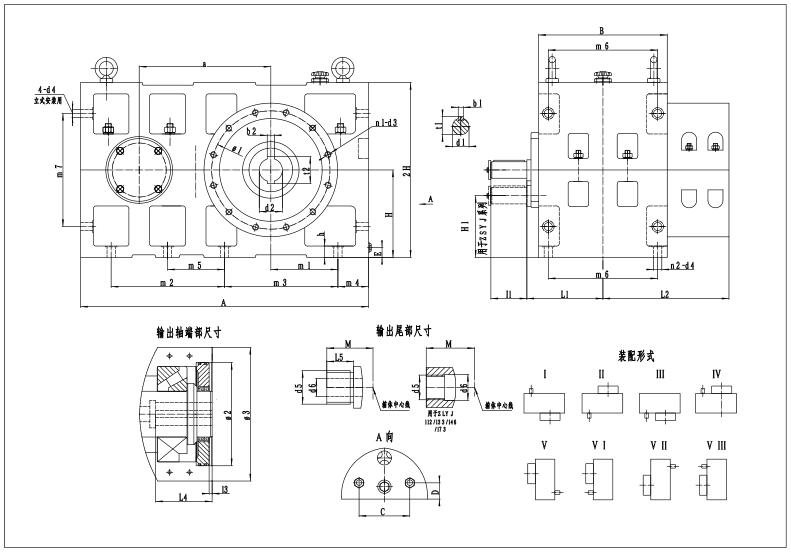

外形尺寸參數表
規格 a 外形尺寸 地腳安裝尺寸 輸入軸尺寸 A B H H1 h n2 d4 m1 m2 m3 m4 m5 m6 m7 L1 I1 d1(m6) t1 b1 ZLYJ112 184 426 170 130 / 18 4 14 96 326 50 / 136 170 106 60 28 31 8 ZLYJ133 218 478 215 140 / 20 6 16 104 185 185 61 / 180 184 125 60 28 31 8 ZLYJ146 256 560 250 160 / 22 6 16 118 190 235 72 / 210 210 148 70 32 35 10 ZLYJ173 285 576 256 170 / 22 6 18 113.5 220 220 68 / 225 214 148 80 38 41 10 ZLYJ200 340 750 340 240 / 36 6 18 150 275 275 100 / 290 310 200 80 45 48.5 14 ZLYJ225 385 800 360 250 / 36 6 26 165 310 310 90 / 315 330 205 110 55 59 16 ZLYJ250 430 930 380 280 / 45 6 26 205 360 360 105 / 330 340 220 110 60 64 18 ZLYJ280 480 970 410 300 / 50 6 30 200 385 385 100 / 355 380 240 125 65 69 18 ZLYJ315 539 1160 450 350 / 55 6 30 260 450 450 130 / 390 460 250 140 75 79.5 20 ZLYJ330 575 1160 450 350 / 60 6 30 225 450 450 130 / 390 425 260 170 85 90 22 ZLYJ375 625 1280 466 400 / 60 8 32 250 475 500 165 265 400 500 265 170 85 90 22 ZLYJ420 695 1420 550 460 / 60 8 32 305 580 540 150 328 480 580 310 180 95 100 25 ZLYJ450 765 1550 600 500 / 60 8 32 300 600 600 190 300 520 550 350 210 100 106 28 ZLYJ630 1070 2000 770 630 / 80 8 48 400 850 800 200 450 670 / 430 165 120 127 32 ZSYJ450 765 1550 600 500 276 60 8 32 300 600 600 190 300 520 / 350 105 75 79.5 20 ZSYJ560 960 1850 610 580 324 80 8 48 390 730 780 170 510 / 355 130 95 100 25 ZSYJ630 1070 2000 770 630 350 80 8 48 400 850 800 200 450 670 / 430 165 110 116 25 規格 輸出接口尺寸 輸出尾部尺寸 推力包聯接尺寸 冷卻管接頭 重量 油量 d2(H8) t2 b2(F9) L4 d5 d6 I5 M L2 Φ1 Φ2(H7) I3 Φ3 n1 d3 C D E kg L ZLYJ112 35 38.3 10 52 M16 18 / 125 203 185 160 8 210 6 M10 / / / 95 4 ZLYJ133 38 44.6 10*2 80 M18 20 / 137 205 205 180 8 230 8 M12 / / / 144 7 ZLYJ146 45 52.6 14*2 120 M18 20 / 167 245 230 200 8 260 8 M12 / / ZG3/8" 205 10 ZLYJ173 50 57.6 14*2 140 M20 25 / 167 250 260 230 8 300 8 M16 85 38 256 12 ZLYJ200 60 68.8 18*2 170 M85*4 40 50 250 330 300 270 8 350 12 M16 110 45 500 28 ZLYJ225 70 79.8 20*2 170 55 265 355 370 330 8 420 12 M20 120 45 650 33 ZLYJ250 80 90.8 22*2 180 285 380 370 330 8 420 12 M20 160 65 815 46 ZLYJ280 90 100.8 25*2 180 300 405 400 360 8 450 12 M24 160 50 1020 55 ZLYJ315 100 112.8 28*2 185 M90*4 60 335 440 405 365 8 450 12 M24 160 55 1410 84 ZLYJ330 110 122.8 28*2 220 60 350 445 450 400 10 500 12 M24 160 55 1520 87 ZLYJ375 110 122.8 28*2 255 345 445 450 400 10 500 12 M24 160 55 ZG3/4" 1800 110 ZLYJ420 120 134.8 32*2 270 370 535 580 500 10 660 12 M30 200 55 2750 166 ZLYJ450 170 188.8 40*2 250 425 600 610 500 15 700 12 M30 200 60 3560 215 ZLYJ630 180 200.8 45*2 340 520 760 720 650 25 805 12 M36 300 80 8200 / ZSYJ450 170 188.8 40*2 250 425 600 610 520 10 700 12 M36 200 60 3800 210 ZSYJ560 160 178.8 40*2 300 435 670 720 620 25 805 12 M36 270 80 5350 / ZSYJ630 180 200.8 45*2 340 520 760 720 650 25 805 12 M36 300 80 8500 /
