SZ錐形雙螺桿擠出機減速機


產品分類:橡塑擠出機專用減速機
點 擊:4928次
咨詢熱線:15151942531

產品介紹

技術參數

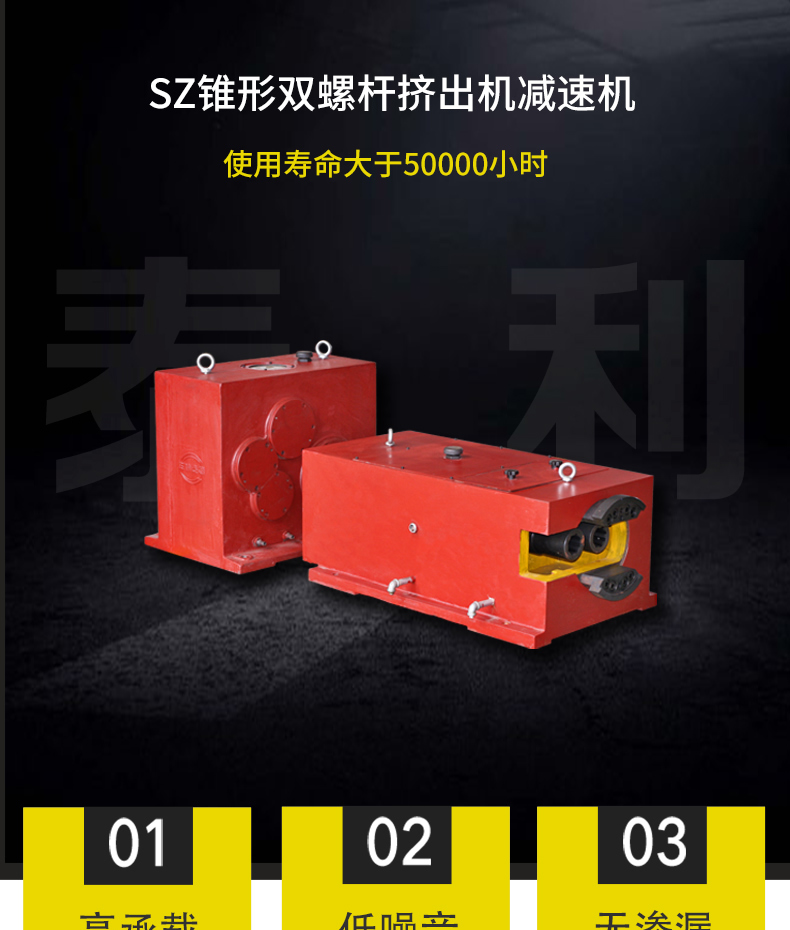

    一、概述

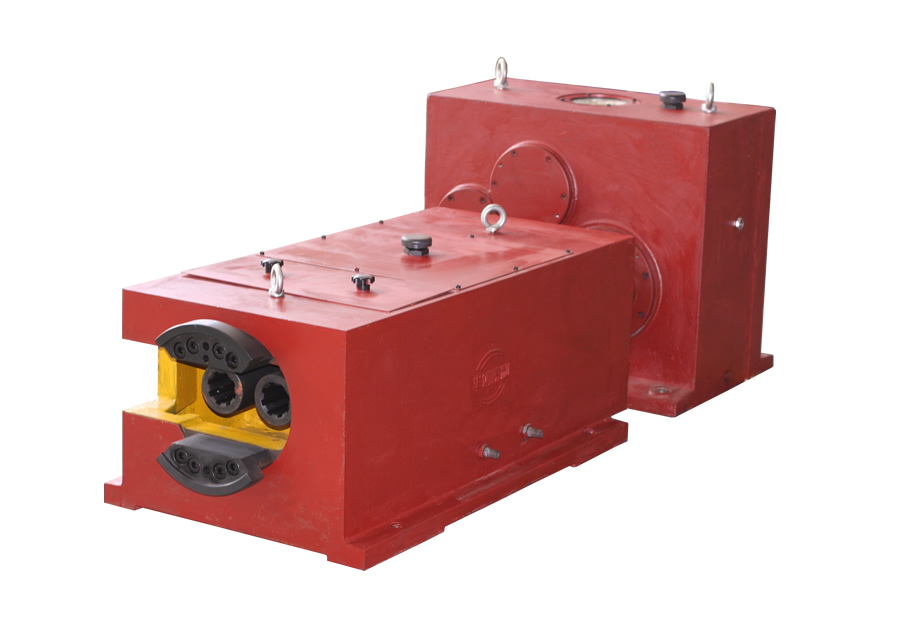

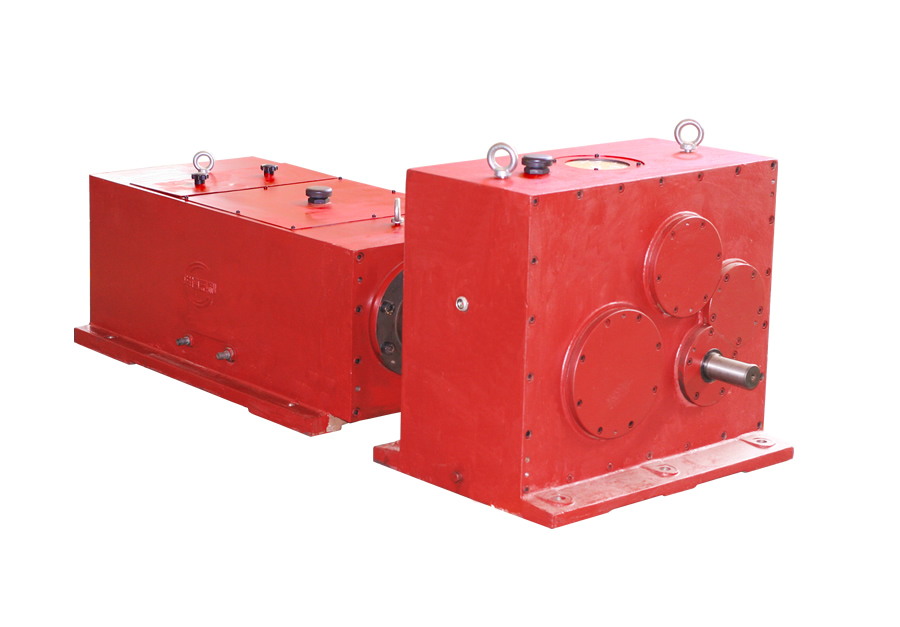

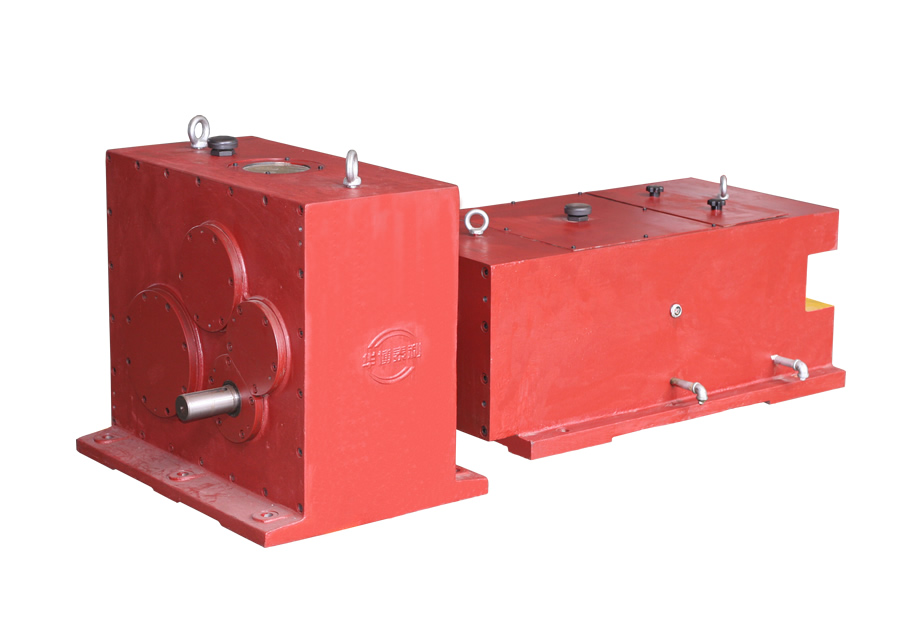

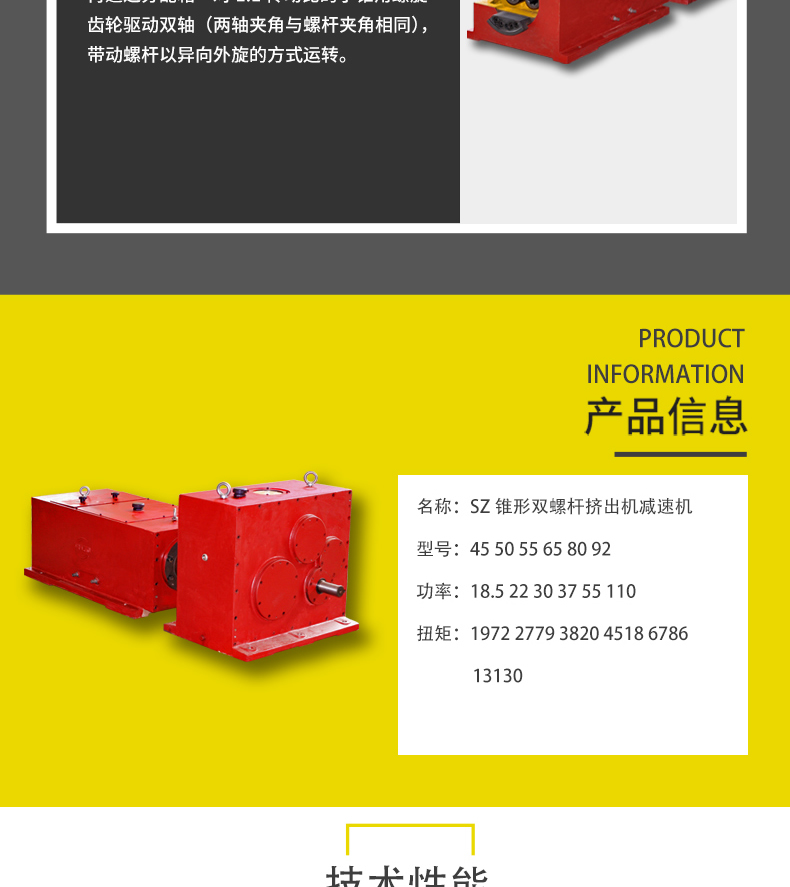

    SZ系列錐形雙螺桿擠出機減速機是與錐形雙螺桿塑料擠出機配套的專用傳動裝置。該齒輪箱由減速箱與分配箱兩部分組成,可經電機動力減速增扭后,輸出至分配箱,再通過分配箱一對1:1傳動比的小錐角螺旋齒輪驅動雙軸(兩軸夾角與螺桿夾角相同),帶動螺桿以異向外旋的方式運轉。

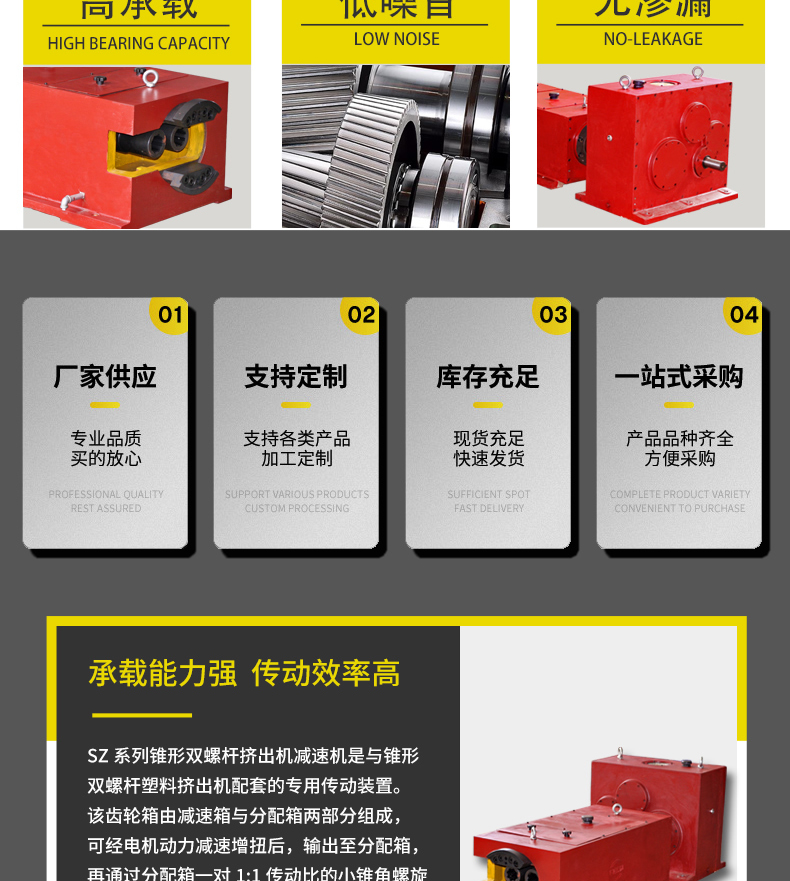

    二、產品特點

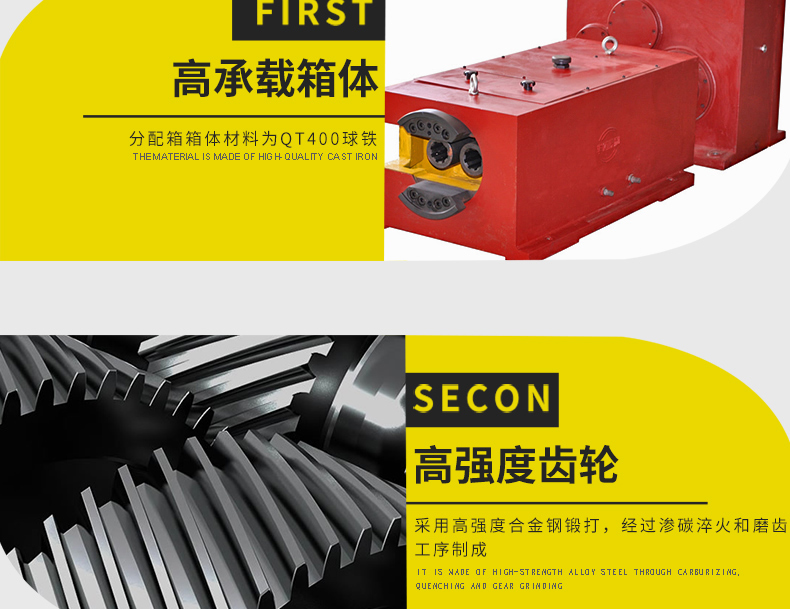

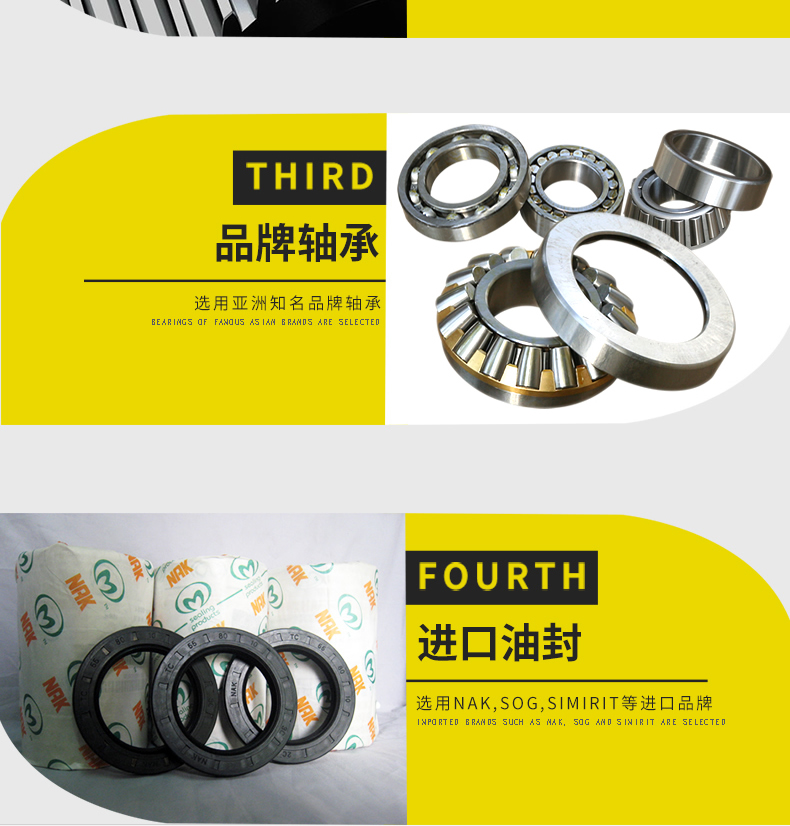

    1、齒輪材料采用優質高強度低碳合金鋼,經滲碳、淬火處理,采用磨齒工藝,使其具有承載能力強,噪音低,運轉平穩,傳動效率高優點。
    2、分配箱箱體材料為球鐵,錐形齒輪為高強度齒輪,內部布有蛇形冷卻盤管。
    3、齒輪箱輸入最高轉速一般不大于1500rpm。
    4、工作環境溫度-10~40°C,當?shù)陀?°C時,啟動前潤滑油需加熱到10°C。

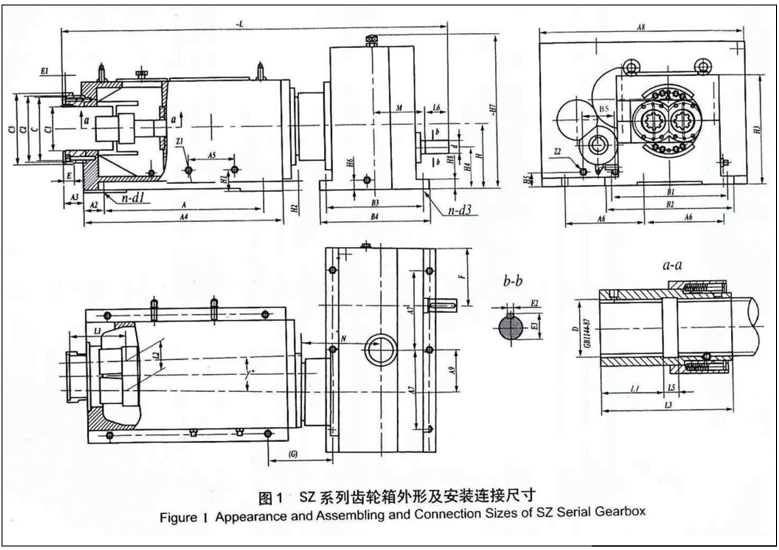

    SZ系列錐形雙螺桿擠出機齒輪箱尺寸參數表

    型號  A A2 A3 A4 H E E1 C(H)7 C1 C2 C3 A5 H1 Z1 / Z2 H2 H3
    SZ45 500 100 75 765 240 40 10 Φ270 150 Φ270 Φ290 150 60 ZG1/2" 30 390
    SZ50 580 70 75 722 240 40 10 Φ210 150 Φ270 Φ290 160 80 ZG1/2" 35 390
    SZ55 660 100 75 860 250 40 10 Φ230 160 Φ290 Φ318 160 80 ZG1/2" 35 430
    SZ65 770 80 75 910 250 40 10 Φ253 170 Φ260 Φ280 180 85 ZG1/2" 40 430
    SZ80 800 120 85 1070 280 40 10 Φ302 170 Φ300 Φ340 180 120 ZG1/2" 45 465
    SZ92 950 200 125 1350 360 50 15 Φ372 180 Φ370 Φ412 250 150 ZG1/2" 60 620





    型號 B1 B2 n-d1 L L1 L2 D L3 L4 L5 A6 A7 A8 A9 n-d3 d(k6)
    SZ45 335 380 4-Φ22 1388 135 90.5 8-48×42×8 133 60 15 255 255 558 95 4-Φ22 Φ32
    SZ50 440 490 4-Φ22 1390 102.09 98.8 8-54×46×9 112 40 15 280 280 705 105 4-Φ22 Φ38
    SZ55 510 560 4-Φ22 1560 190 109 6-60×52×10 138 65 15 300 300 720 100 4-Φ22 Φ42
    SZ65 550 590 4-Φ22 1650 205 115 8-65×56×10 150 70 15 350 350 850 170 4-Φ22 Φ55
    SZ80 605 655 4-Φ22 1995 234 138 8-72×62×12 200 95 15 335 335 835 140 4-Φ26 Φ55
    SZ92 650 720 4-Φ30 2402 275 164 10-98×92×14 230 105 20 395 395 980 155 4-Φ35 Φ60





    型號  M H4 L6 E2 E3 B3 B4 B5 H5 H6 H7 H8 F (G) N r°
    SZ45 162 180 58 10 35 300 360 100 60 40 543 30 190 315 202 2°40'
    SZ50 175 180 80 10 41 360 430 100 60 45 652 30 197.5 290 212 2°58'12"
    SZ55 180 200 82 12 45 350 400 100 70 45 740 35 200 228 240 2°36'14"
    SZ65 185 225 90 16 59 380 450 100 75 50 720 30 324 305 278 2°11'16"
    SZ80 210 250 110 16 59 435 525 100 65 50 788 40 249.5 350 325 2°00'18"
    SZ92 245 160 105 18 64 500 600 100 70 50 860 40 250 575 363 1°52'3.64"

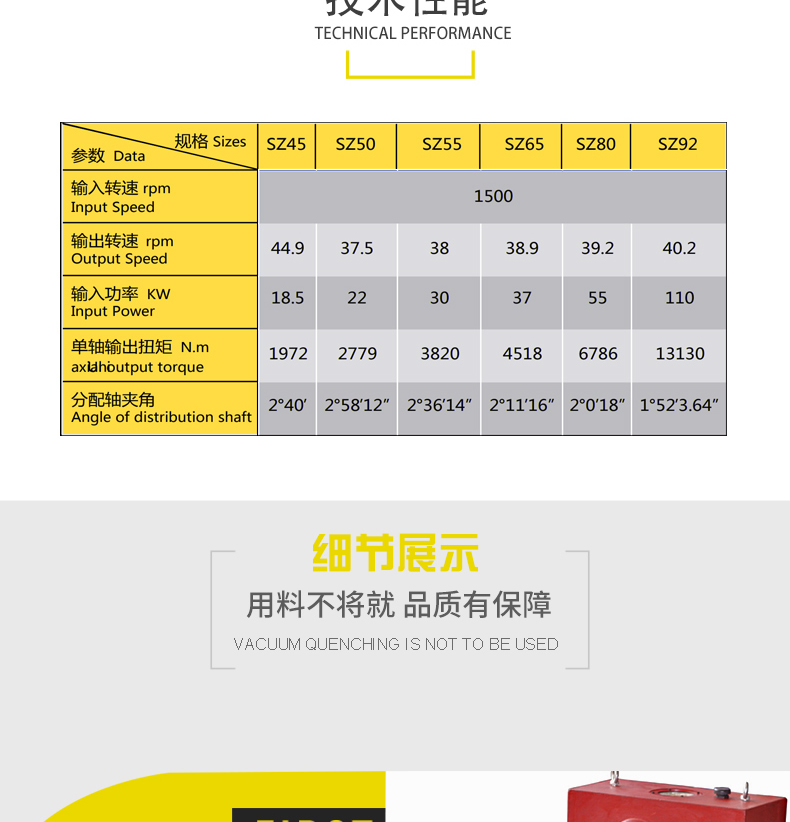

    SZ系列齒輪箱主要技術性能表

    參數/規格 SZ45 SZ50 SZ55 SZ65 SZ80 SZ92
    輸入轉速rpm 1500
    輸出轉速rpm 44.9 37.5 38 38.9 39.2 40.2
    輸入功率KW 18.5 22 30 37 55 110
    單軸輸出扭矩N.m 1972 2779 3820 4518 6786 13130
    分配軸夾角 2°40' 2°58'12" 2°36'14" 2°11'16" 2°0'18" 1°52'3.64"
